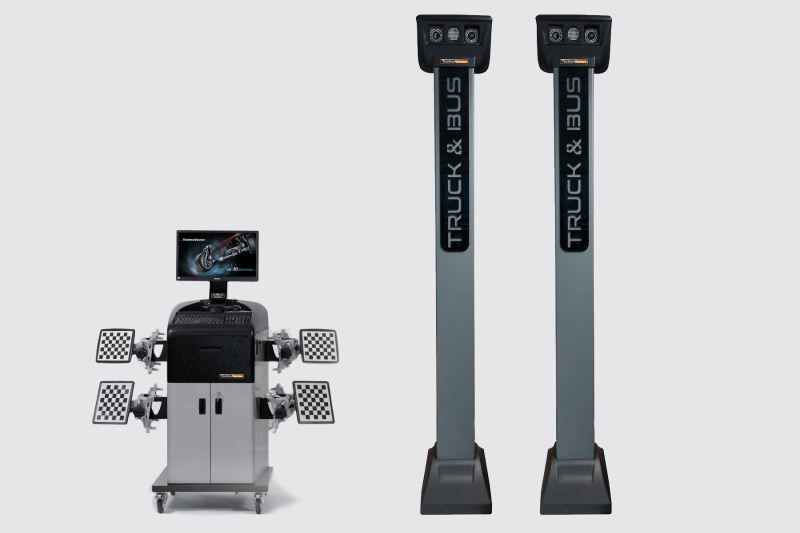

Стенд сход-развал 3D для грузовиков, до 6-ти осей одновременно ТехноВектор 7 Truck T 7204 HTS6

Техно Вектор 7 Truck HTS6 - серия стендов, разработанная специально для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов.

Предназначен для измерения одновременно до 6-ти осей, включая транспорт с несколькими управляемыми осями.

Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.

В комплект поставки входят 12 колесных адаптеров (захватов) и 12 измерительных мишеней, а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.

Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.

В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.

Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.

Основные свойства:
Серия    Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер    Четыре неподвижные камеры.
Типы камер    Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа    Напольный.
Две стойки.
Компьютерная стойка    Т - серии
Применяемость    Яма
Расстояние от камер до центра передних поворотных платформ    2500 - 3000 мм *
Основные преимущества
Одновременное измерение до 6-ти осей
Работа с дисками до 28" без дополнительных аксессуаров
Измерение от рамы или от базовой линии
Расстояние прокатки - 76 см
Позволяет производить измерение транспорта с колесной базой до 16 метров.
Обеспечивает возможность сквозного проезда.

* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер стендов Техно Вектор 7 Truck на площадке клиента составляет 18 000 рублей плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7 Truck.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования на сайте.


Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Тип упаковки    Габаритные размеры (мм) (ДхШхВ)    Вес (кг)
Картонная коробка (захваты)    590 x 300 x 520    17.3
Картонная коробка (монитор)*    560 x 110 x 420    3.5
Ящик фанерный    2050 x 515 x 390    108.6
Ящик фанерный    2050 x 515 x 390    104.5
Пленка (повортная опора Truck)    510 x 430 x 24    21.2
Пленка (повортная опора Truck)    510 x 430 x 24    21.2
Картон (стойка компьютерная V)    800 x 650 x 1230    70.1
Вес БРУТТО : 346.4 кг.

Объем: 1.63 m3

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
